　　主要取决于CKD气缸输入压缩空气流量、 气缸进排气口大小及导管内径的大小。要求高速运动应取大值。气缸运动速度一般为 50～800 ㎜/s。对高速运动气缸，应选择大内径的进气管道；对于负载有变化的情况， 为了得到缓慢而平稳的运动速度， 可选用带节流装置或气 -液阻尼缸，则较易实现速度控制。

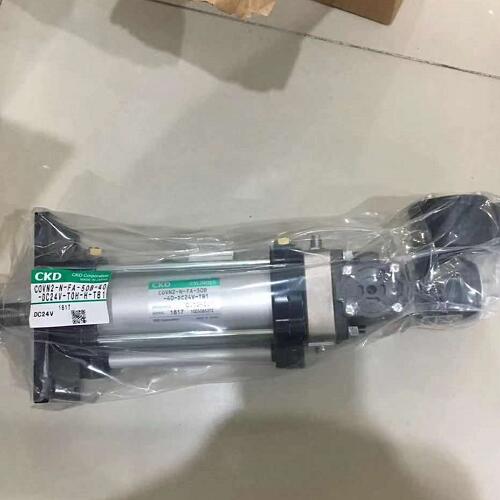

　　CKD气缸指的是气缸引导活塞在其中进行直线往复运动的圆筒形金属机件。空气在气缸中通过逐渐地膨胀把热能转化成了机械能；气体在压缩机气缸中受活塞的压缩而压力得到提高。气缸一般应用在印刷、半导体、自动化控制、机器人等领域。

　　CKD气缸的模具上的气缸输入压缩空气，导向杆受到一端气缸的推动，向相对的另一方向推动，推动的行程取决于导向杆的长度。气动滑台气缸一般作为精密仪器的搬运输送,精度比较高。导杆气缸耐横向负载能力强。根据工作所需力的大小来确定活塞杆上的推力和拉力。由此来选择气缸时应使气缸的输出力稍有余量。若缸径选小了，输出力不够，气缸不能正常工作；但缸径过大，不仅使设备笨重、成本高，同时耗气量增大，造成能源浪费。在夹具设计时，应尽量采用增力机构，以减少气缸的尺寸。

　　CKD气缸的压力能转换为机械能的气动执行元件。气缸有做往复直线运动的和做往复摆动两种类型。做往复直线运动的气缸又可分为单作用气缸、双作用气缸、膜片式气缸和冲击气缸4种。

　　1、CKD气缸有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。

　　2、CKD气缸从活塞两侧交替供气，在一个或两个方向输出力。

　　3、CKD气缸用膜片代替活塞，只在一个方向输出力，用弹簧复位。它的密封性能好，但行程短。

　　4、CKD气缸这是一种新型元件。它把压缩气体的压力能转换为活塞高速运动的动能，借以做功。

　　5、CKD气缸没有活塞杆的气缸的总称。有磁性气缸，缆索气缸两大类。

　　做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。此外，还有回转气缸、气液阻尼缸和步进气缸等。而滑台气缸属长行程类气缸，主要是有杆气缸使用行程较长时会占较大的安装空间，且有较大挠度，影响气缸位置精度及稳定性。因此在行程较长时往往使用无杆气缸，无杆气缸没有伸出活塞杆，其位置输出主要是以滑台的形式。滑台气缸和无杆气缸都是工业机械设备上应用很广的气缸。

　　滑台气缸的特点

　　气缸的活塞固定在活塞杆上，活塞杆两端含有板可以牢牢固定在机台上，滑台在活塞杆上进行往复移动，这就是我们工业机械设备中常用的滑台气缸。

　　1、类型的选择

　　按照工作要求与条件， 来正确选择气缸的类型。

　　要求气缸到达行程终端无冲击现象和撞击噪声应选择缓冲气缸；

　　要求重量轻，应选轻型缸；要求安装空间窄且行程短，可选薄型缸；

　　有横向负载，可选带导杆气缸；

　　要求制动精度高，应选锁紧气缸；

　　不能旋转活塞杆，可以用具有杆不回转功能气缸；

　　高温环境下需选用耐热缸；在有腐蚀环境下， 需选用耐腐蚀气缸。

　　在有灰尘等恶劣环境下， 需要活塞杆伸出端安装防尘罩。

　　要求无/污染时需要选用无给油或无油润滑气缸等。

　　2、安装形式

　　根据安装位置、 使用目的等因素决定。

　　通常情况下，采用固定式气缸。

　　在需要随工作机构连续回转时（如车床、磨床等） ，应选用回转气缸。

　　在要求活塞杆除直线运动外，还需作圆弧摆动时，则选用轴销式气缸。

　　有特殊要求时，应选择相应的特殊气缸。

　　3、作用力的大小

　　即缸径的选择。根据负载力的大小来确定气缸输出的推力和拉力。一般均按外载荷理论平衡条件所需气缸作用力， 根据不同速度选择不同的负载率， 使气缸输出力稍有余量。缸径过小，输出力不够，但缸径过大，使设备笨重，成本提高，又增加耗气量，浪费能源。在夹具设计时，应尽量采用增力机构，以减小气缸的外形尺寸。

　　4、活塞行程

　　与使用的场合和机构的行程有关， 但一般不选满行程， 防止活塞和缸盖相碰。如用于夹紧机构等，应按计算所需的行程增加 10～20 ㎜的余量。

　　5、活塞的运动速度

　　选用节流阀控制气缸速度需注意：

　　水平安装的气缸推动负载时，推荐用排气节流调速；

　　垂直安装的气缸举升负载时， 推荐用进气节流调速；

　　要求行程末端运动平稳避免冲击时，应选用带缓冲装置的气缸。
